TP — veron engineering

Расход:	7,2~120 м³/ч
Напор:	8~62 метров
Мощность:	0,75~7,5 кВт

Обзор продукта

Трубопроводные насосы серии TP разработаны нашей компанией совместно с Университетом Цзянсу на основе характеристик одноступенчатых односторонних всасывающих насосов, с учетом отечественных и зарубежных отраслевых стандартов, посредством научного, рационального и оптимизированного проектирования, с постоянным совершенствованием и повышением эффективности насосов. Это многофункциональные и серийные изделия. Основные характеристики: компактные размеры, малая занимаемая площадь, умеренный вес. Преимущества: рациональная и компактная конструкция, высокая эффективность и энергосбережение, низкий уровень шума, прочность и долговечность, удобство технического обслуживания.

Основные области применения:

Перекачка разбавленных, чистых, некоррозионных жидкостей с температурой окружающей среды, а также жидкостей с вязкостью до 5°E, физико-химические свойства которых аналогичны свойствам воды. Широко применяются в системах водоснабжения, охлаждения, пожаротушения, гальваники, химической промышленности, оборудовании для экструзии, системах очистки сточных вод и т.д.

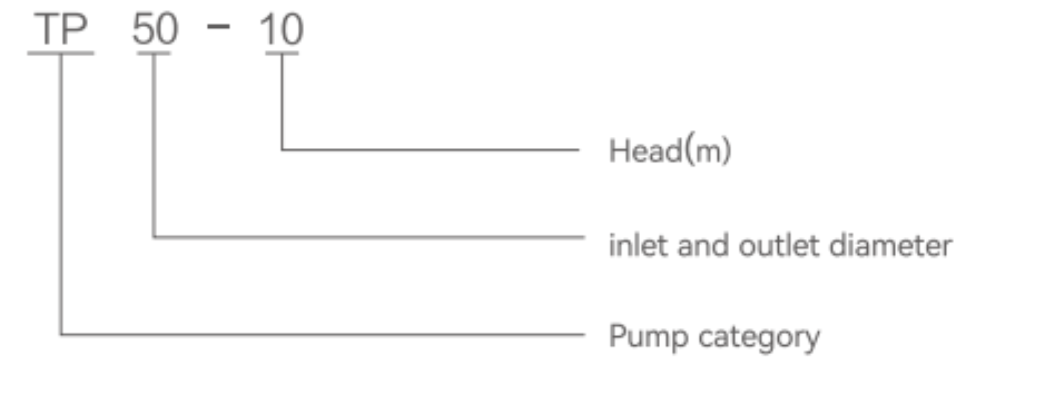

Обозначение модели

Технические параметры

Диапазон расхода: 7,2~120 м³/ч

Диапазон напора: 6~62 м

Диаметр патрубков: 40~100 мм

Мощность электродвигателя: 0,75~7,5 кВт

Диапазон частоты вращения: 2800/2900/2950 об/мин

Требования к температуре среды: -15 ℃ ~ 80 ℃; температура окружающей среды: ≤ 40 ℃

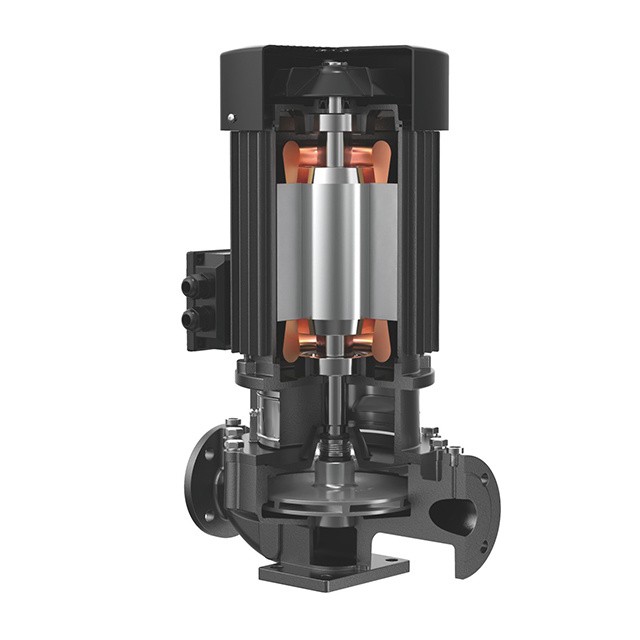

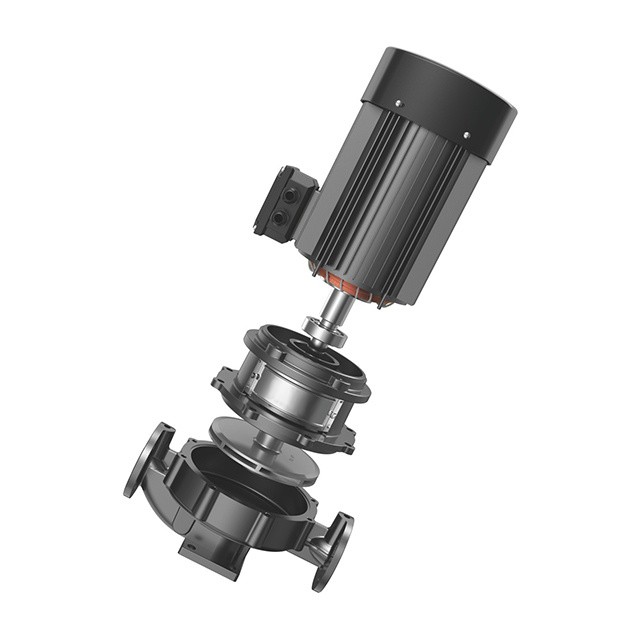

Описание конструкции

Основными составными частями агрегата являются корпус насоса, рабочее колесо, крышка насоса (вертикальная крышка) и электродвигатель.

У насосов серии TP всасывающий и напорный патрубки расположены на одной центральной оси и имеют одинаковый диаметр; они могут устанавливаться на трубопроводе как задвижки, что упрощает монтаж. Конструкция с верхней загрузкой позволяет при техническом обслуживании демонтировать только крышку насоса и рабочее колесо, без снятия корпуса насоса и трубопроводов на всасывающем и напорном патрубках, что позволяет заменить уплотнения и рабочее колесо.

Насосы серии TP имеют наиболее компактную горизонтальную конструкцию с прямым приводом и задней загрузкой; преимущества: малая занимаемая площадь, удобство монтажа и технического обслуживания (при техническом обслуживании не требуется демонтаж корпуса насоса и трубопроводов на всасывающем и напорном патрубках, достаточно сдвинуть электродвигатель назад, чтобы извлечь рабочее колесо, уплотнения и другие детали для технического обслуживания), на фланцах всасывающего и напорного патрубков предусмотрены отверстия для выпуска воздуха, что облегчает удаление воздуха из насоса и проверку давления.

В нижней части насоса предусмотрены крепежные отверстия для фиксации на фундаментной плите, что повышает безопасность и стабильность работы насоса.

В качестве уплотнения используется безразливное износостойкое механическое уплотнение, обеспечивающее стабильную и надежную работу и увеличенный срок службы.

В насосах TP используется привод от двухполюсных двигателей серии YE2 или YE3; в насосах TP используются двухполюсные электродвигатели серии YE2 или YE3 с низкой частотой вращения и низким уровнем шума. Все вращающиеся части двигателя проходят строгую проверку качества и балансировку, что особенно подходит для условий с низким уровнем шума; используется удлиненный вал двигателя серии YE2 или YE3 с короткозамкнутым ротором, класс защиты: IP55, класс изоляции: F.

Материалы:

Корпус насоса и крышка насоса (вертикальная крышка) изготовлены из чугуна HT200, рабочее колесо изготовлено из серого чугуна HT250 или бронзы, стандартная комплектация - серый чугун HT200; корпус двигателя изготовлен из литого под давлением алюминия; вал насоса изготовлен из нержавеющей стали SUS304 методом сварки трением; по запросу заказчика могут быть использованы специальные материалы (указать при заказе).

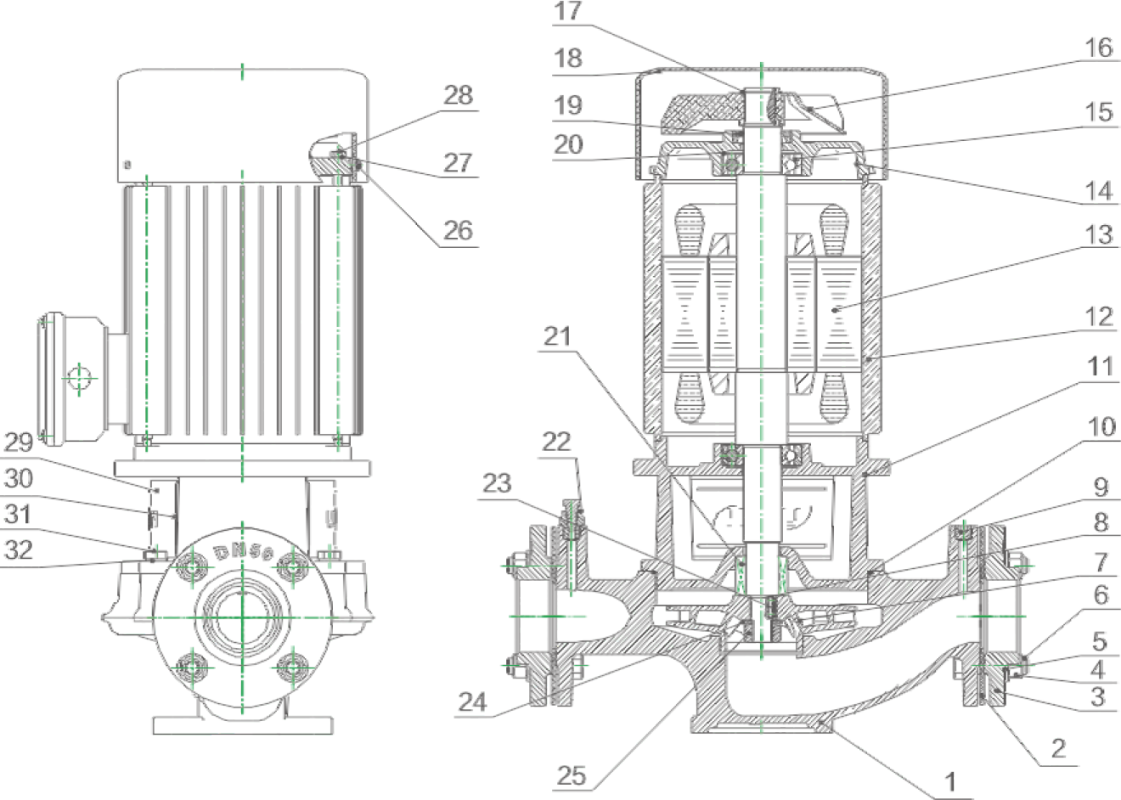

Схема сборки

Каждый продукт, каждое сочетание, каждая деталь демонстрируют неповторимый вкус, индивидуальность и культурное содержание, ненавязчиво подчеркивая гармонию насосной техники.

Основные компоненты и материалы

Внешний вид изделия может отличаться от изображения на схеме

Номер	Код	Наименование
1	TP50-12-01	Корпус насоса
2		Прокладка DN50
3	PN06/DN50	Фланец с шейкой и резьбой
4	GB/T6170-2015	Шестигранная гайка типа 1 M12
5	GB/T97.1-2002	Плоская шайба Ф12
6	GB/T5783-2016	Шестигранный болт с полной резьбой M12X50
7	TP50-12-02	Рабочее колесо
8	TP50-12/1.2-03	Ротор с валом
9	TD40-09	Заглушка с внутренней резьбой G1/4
10		Уплотнительное кольцо Ф135X2,5
11	TP50-12/1.1-04	Соединение
12	Y2-80/2	Детали корпуса (алюминий)
13	Y2 -80/2-3	Обмотка статора
14	Y2-80/2	Задняя крышка
15	6204-zz	Шарикоподшипник
16		Вентилятор
17	GB/T894-2017	Пружинная шайба для вала Ф19
18		Защитный кожух
19	JB/T1091-2018	Манжетное уплотнение 20X35X7
20	JB-T7590-2005	Стальная волнистая пружина D47
21	GY109-19	Механическое уплотнение
22	TD40-10	Воздушный клапан G1/4
23	GB/T1096-2003	Ключ типа А 5X5X16
24	GB97.1-2002	Плоская шайба Ф12
25	GB/T6171-2016	Шестигранная гайка типа 1 с мелкой резьбой M12*1,5
26	GB/T818-2016	Крестообразный винт M5X12
27	GB/T859-1987	Легкая пружинная шайба Ф6
28	GB/T5782-2016	Шестигранный болт M6X200
29	TP04-1	Защитная пластина
30	GB/T818-2016	Крестообразный винт M5X6
31	GB/T5783-2016	Шестигранный болт с полной резьбой M8X25
32	GB/T859-1987	Легкий упорный подпятник Φ8

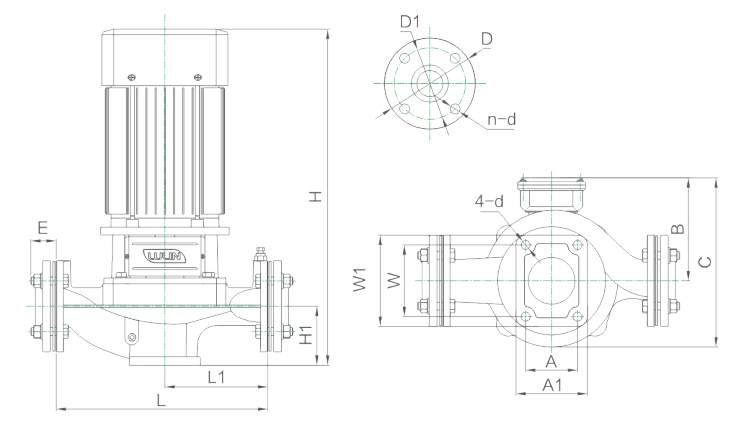

Габаритные размеры

Модель	Габаритные размеры												Размеры фланца
Модель	L	L1	H	H1	E	B	C	A	A1	W	W1	4-d	D1	D	n-d
TP40-10	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-15	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-20	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-30	330	165	446	90	26	145	255	80	115	120	150	4-φ14	100	130	4-φ14
TP40-50	350	170	575	90	29	170	290	70	100	110	140	4-φ14	100	130	4-φ14
TP50-8	290	150	425	85	32	125	210	70	100	110	140	4-φ14	110	140	4-φ14
TP50-12	305	155	435	85	32	125	210	70	100	110	140	4-φ14	110	140	4-φ14
TP50-15	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-17	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-20	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-25	330	170	446	91	32	145	255	80	115	120	150	4-φ14	110	140	4-φ14
TP50-30	330	170	520	91	32	160	260	80	115	120	150	4-φ14	110	140	4-φ14
TP50-40	330	170	577	91	32	166	280	80	115	120	150	4-φ14	110	140	4-φ14
TP50-50	355	175	642	120	32	190	325	80	115	120	150	4-φ14	110	140	4-φ14
TP50-60	355	175	642	120	32	190	320	80	115	120	150	4-φ14	110	140	4-φ14
TP65-10	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-16	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-19	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-25	340	170	560	120	32	160	270	100	135	140	170	4-φ14	130	160	4-φ14
TP65-30	345	175	610	120	32	170	280	100	135	140	170	4-φ14	130	160	4-φ14
TP65-40	370	180	610	120	32	190	320	100	135	140	170	4-φ14	130	160	4-φ14
TP65-50	370	180	640	125	32	190	320	100	135	140	170	4-φ20	130	160	4-φ14
TP80-14	375	175	612	126	36	170	290	100	135	140	170	4-φ14	150	185	4-φ14
TP80-21	375	175	612	126	36	170	290	100	135	140	170	4-φ14	150	185	4-φ14
TP80-30	370	175	644	126	36	190	320	100	135	140	170	4-φ14	150	185	4-φ14
TP80-40	455	220	663	140	36	190	325	150	160	160	190	4-φ17	160	200	8-φ18
TP100-10	440	205	652	155	40	170	285	150	160	160	190	4-φ14	170	205	4-φ14
TP100-16	380	180	636	150	40	170	280	150	160	160	190	4-φ14	170	205	4-φ14
TP100-19	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-19A	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-19B	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-21	380	180	670	150	40	190	320	150	160	160	190	4-φ14	170	205	4-φ14
TP100-30	380	180	670	150	40	190	320	150	160	160	190	4-φ14	170	205	4-φ14

Параметры производительности

Модель	Расход Q		Напор H (м)	Частота вращения n (об/мин)	Мощность на валу (кВт)	Применяемый электродвигатель		КПД η (%)	Резерв кавитации (NPSH) r (м)	Вход/выход Диаметр (мм)	Масса (кг)
	м³/ч	l/s				кВт	v
TP40-10	7.2	2.00	11	2900	0.43	0.75	220/380 50Hz	50	3.2	40	25
	11.4	3.16	10		0.56			55
	15.6	4.30	9		0.72			53
TP40-15	7.2	2.00	16	2900	0.63	1.1	220/380 50Hz	50	3.2	40	29
	11.4	3.16	15		0.79			58.5
	15.6	4.30	12		0.89			57
TP40-20	7.2	2.00	20.5	2900	0.79	1.5	220/380 50Hz	52	3.2	40	33
	11.4	3.16	20		1.03			60
	15.6	4.30	18		1.25			62
TP40-30	7.2	2.00	33	2900	1.32	2.2	220/380 50Hz	44	3.2	40	38
	11.4	3.16	30		1.55			60
	15.6	4.30	27.5		1.96			59
TP40-50	7.2	2.00	53	2900	2.58	4.0	380/660 50Hz	38	3.2	40	61
	11.4	3.16	50		3.10			48
	15.6	4.30	48		3.83			51

Параметры производительности

Модель	Расход Q		Напор H (м)	Скорость вращения (об/мин)	Мощность на валу (кВт)	Применяемый электродвигатель		КПД η (%)	Запас по кавитации (NPSH) r (м)	Вход/выход Диаметр (мм)	Масса (кг)
	м³/ч	l/s				кВт	v
TP50-8	10.8	3.0	9.5	2900	0.60	0.75	220/380 50Hz	46.5	3.5	50	26
	18.0	5.0	8		0.63			62.0
	21.6	6.0	7.5		0.73			60.0
TP50-12	10.8	3.0	13	2900	0.68	1.1	220/380 50Hz	56	3.5	50	27
	18.0	5.0	12		0.87			68
	21.6	6.0	11		0.97			67
TP50-15	10.8	3.0	16.2	2900	0.85	1.5	220/380 50Hz	56	3.5	50	32
	18.0	5.0	15		1.08			68
	21.6	6.0	13.8		1.21			67
TP50-17	10.8	3.0	18.4	2900	1.00	1.5	220/380 50Hz	54	3.5	50	32
	18.0	5.0	17		1.26			66
	21.6	6.0	15.6		1.40			67
TP50-20	7.5	2.08	22	2900	1.00	1.5	220/380 50Hz	45	2.5	50	32
	12.5	3.47	20		1.17			58
	15.0	4.17	18.5		1.31			58
TP50-25	10.8	3.0	27	2900	1.72	2.2	220/380 50Hz	46	3.5	50	39
	18.0	5.0	25		2.11			58
	21.6	6.0	21		2.12			58
TP50-30	10.8	3.0	32	2900	2.00	3	220/380 50Hz	46.0	3.5	50	46
	18.0	5.0	30		2.51			58.5
	21.6	6.0	26		2.64			58.0
TP50-40	10.8	3.0	42	2900	2.75	4	380/660 50Hz	45	3.5	50	57
	18.0	5.0	40		3.56			55
	21.6	6.0	33		3.61			58
TP50-50	10.8	3.0	52	2900	3.57	5.5	380/660 50Hz	40	3.5	50	82
	18	5.0	50		4.71			52
	21.6	6.0	42		4.86			58
TP50-60	10.8	3.0	62	2900	4.79	7.5	380/660 50Hz	38	3.5	50	86

Параметры производительности

Модель	Расход Q		Напор H (м)	Скорость вращения (об/мин)	Мощность на валу (кВт)	Применяемый электродвигатель		КПД η (%)	Резерв кавитации (NPSH) r (м)	Вход/выход Диаметр (мм)	Масса (кг)
	м³/ч	l/s				кВт	v
TP65-10	15	4.17	11	2900	0.74	1.5	220/380 50Hz	60	3.5	65	38
	25	6.94	10		0.97			70
	30	8.33	9		1.07			69
TP65-16	15	4.17	17.6	2900	1.20	2.2	220/380 50Hz	60	3.5	65	41
	25	6.94	16		1.55			70
	30	8.33	14.5		1.71			69
TP65-19	15	4.17	21	2900	1.43	2.2	220/380 50Hz	60	3.5	65	41
	25	6.94	19		1.85			70
	30	8.33	17		2.01			69
TP65-25	15	4.17	27	2900	2.08	3	220/380 50Hz	53	3.5	65	51
	25	6.94	25		2.60			65
	30	8.33	22		2.89			62
TP65-30	15	4.17	32	2900	2.49	4	380/660 50Hz	52.5	3.5	65	61
	25	6.94	30		3.16			64.5
	30	8.33	27		3.56			62.0
TP65-40	15	4.17	43	2900	3.44	5.5	380/660 50Hz	51	3.5	65	83
	25	6.94	40		4.53			60
	30	8.33	35		4.92			58
TP65-50	15	4.17	53	2900	4.61	7.5	380/660 50Hz	47	3.5	65	88
	25	6.94	50		6.10			56
	30	8.33	45		6.70			55

Параметры производительности

Модель	Расход Q		Напор H (м)	Скорость вращения (об/мин)	Мощность на валу (кВт)	Применяемый электродвигатель		КПД η (%)	Резерв кавитации (NPSH) r (м)	Вход/выход Диаметр (мм)	Масса (кг)
	м³/ч	l/s				кВт	v
TP80-14	30	8.30	16	2900	2.00	4	220/380 50Hz	65	2.5	80	50
	42	1.67	14		2.20			72
	54	15.00	12		2.55			69
TP80-21	30	8.30	24	2900	2.80	5.5	380/660 50Hz	67	2.5	80	62
	42	11.67	21		3.25			74
	54	15.00	16		3.93			71
TP80-30	30	8.30	33	2900	4.22	7.5	380/660 50Hz	62.0	2.5	80	88
	42	11.67	30		4.70			72.5
	54	15.00	23		5.46			65.0
TP80-40	30	8.30	43	2900	5.38	3	380/660 50Hz	65.0	2.5	80	102
	42	11.67	40		6.60			69.5
	54	15.00	32		7.00			67.0

Параметры производительности

Модель	Расход Q		Напор H (м)	Скорость вращения (об/мин)	Мощность на валу (кВт)	Применяемый электродвигатель		КПД η (%)	Резерв кавитации (NPSH)r (м)	Вход/выход Диаметр (мм)	Масса (кг)
	м³/ч	l/s				кВт	v
TP100-10	50	13.9	11	2900	2.40	4	380/660 50Hz	62	4	100	71
	80	22.2	10		2.90			75
	110	30.6	9		3.64			74
TP100-16	35	9.72	19	2900	2.82	4	380/660 50Hz	64	4	100	67
	48	13.30	16		2.90			71
	60	16.70	13		3.07			69
TP100-19	60	16.7	21	2900	5.44	7.5	380/660 50Hz	69	4	100	94
	90	25.0	19		6.20			75
	120	33.3	14		6.85			74
TP100-19A	50	13.9	17	2900	3.73	5.5	380/660 50Hz	62	4	100	90
	80	22.2	15		4.35			75
	110	30.6	11.5		4.53			76
TP100-19B	50	13.9	19	2900	4.17	5.5	380/660 50Hz	62	4	100	90
	66	22.2	18		4.31			75
	80	30.6	15		4.41			74
TP100-21	39	10.8	24	2900	3.98	5.5	380/660 50Hz	64	3	100	83
	60	16.7	21		4.70			73
	75	20.8	16		4.74			69
TP100-30	30	8.3	32	2900	4.48	7.5	380/660 50Hz	62	3.5	100	86
	50	13.9	30		5.27			70
	60	16.7	23		5.77			68
