ASVS(D)

    Погружной электронасос для сточных вод и грязи режущего устройства

    Расход: 10-400 м³/ч
    Напор: 10-30
    Мощность: 0,75-22 кВт
    Запросить консультацию
    Дополнительная информация

    Описание продукта

    Данный шламорезный насос спроектирован с использованием уникального способа измельчения. Рабочее колесо имеет полуоткрытую вращающуюся конструкцию, которая отличается высокой эффективностью измельчения загрязнений, быстрым удалением стоков и высокой энергоэффективностью. Он эффективно измельчает и перерабатывает такие обычные загрязнения в сточных водах, как полиэтиленовые пакеты и тряпки, предотвращая засоры. Рабочее колесо изготовлено из стали 3Cr13 и подвергается термообработке для повышения износостойкости, что обеспечивает его долговечность, предотвращает коррозию и повышает эффективность насоса.

    Описание модели

    Применение и особенности

    Данная серия насосов применяется в установках очистки сточных вод, системах повышения давления, системах отвода сточных вод из подземных парковок, ресторанов и других общественных мест с осадками, а также для удаления осадка из септиков, биогазовых бассейнов, а также в дренажных системах промышленного, сельскохозяйственного и городского назначения.

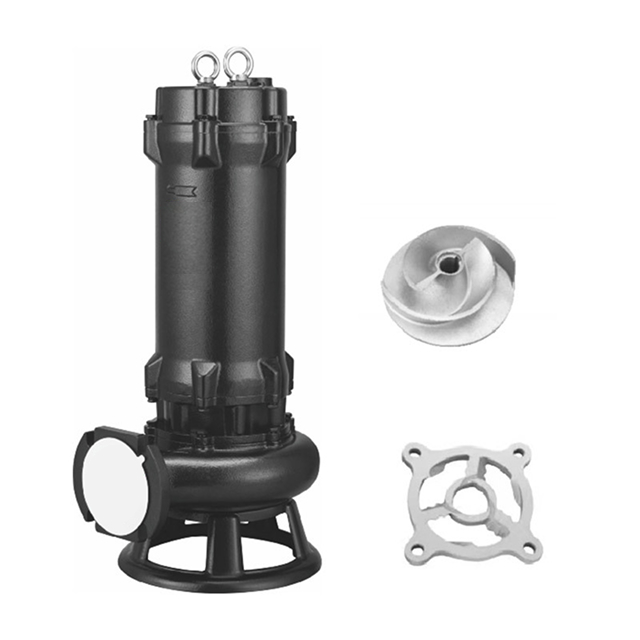

    Режущее рабочее колесо (тип N)

    Износостойкость
    Изготовлено из литой легированной стали
    Острое и не подвержено повреждениям
    Мощное измельчение и эффективный отвод воды

    Режущее рабочее колесо (N)

    Износостойкость
    Изготовлено из литой легированной стали
    Острое, не подвержено повреждениям
    Высокая режущая способность, высокая эффективность дренажа

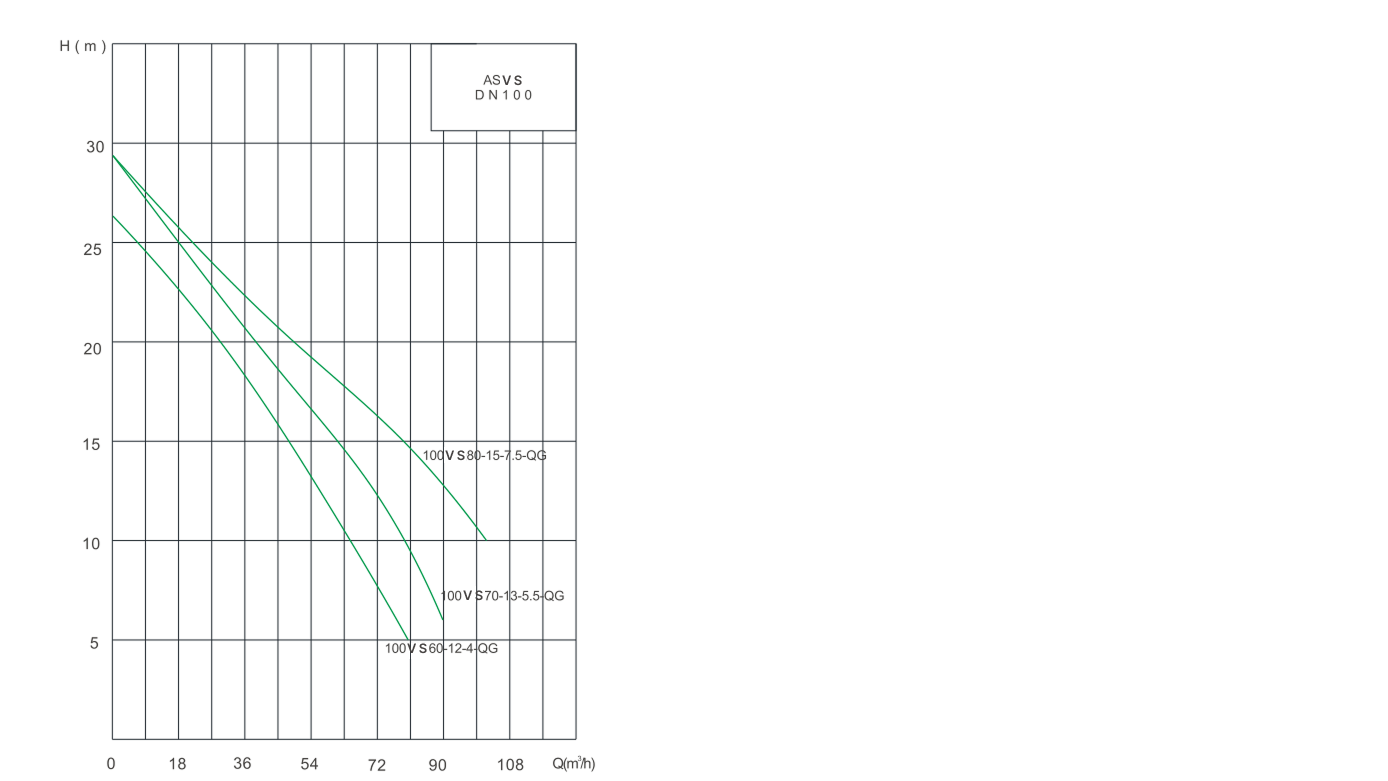

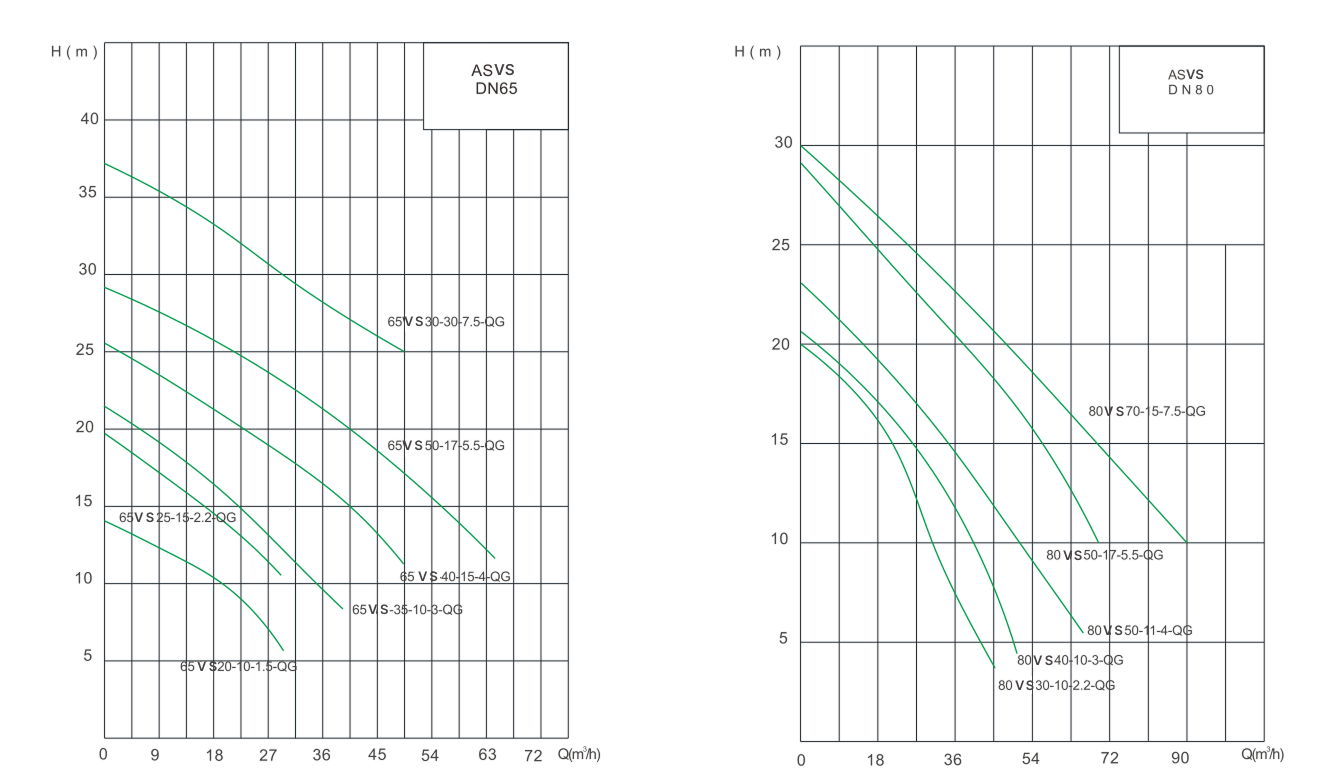

    Диаграмма

    Технические параметры

    Порядковый

    номер

    Спецификация

    и модель

    		 Диаметр

    Номинальный

    расход

    Номинальный

    напор

    		 Мощность Напряжение

    Синхронная

    скорость

    вращения

    Номинальная

    частота
    (мм) (м³/ч) (м) (кВт) (В) (об/мин) (Гц)
    1 50ASVS10-10-0.75 50 10 10 0.75 380 2860 50
    2 50ASVSD10-10-0.75 50 10 10 0.75 220 2860 50
    3 50ASVS12-10-1.1 50 12 10 1.1 380 2860 50
    4 50ASVSD12-10-1.1 50 12 10 1.1 220 2860 50
    5 50ASVS15-15-1.5 50 15 15 1.5 380 2860 50
    6 50ASVSD15-15-1.5 50 15 15 1.5 220 2860 50
    7 65ASVS20-12-1.5 65 20 12 1.5 380 2860 50
    8 65ASVSD20-12-1.5 65 20 12 1.5 220 2860 50
    9 50ASVS15-20-2.2 50 15 20 2.2 380 2860 50
    10 65ASVS25-15-2.2 65 25 15 2.2 380 2860 50
    11 65ASVSD25-15-2.2 65 25 15 2.2 220 2860 50
    12 80ASVS35-10-2.2 80 35 10 2.2 380 2860 50
    13 80ASVSD35-10-2.2 80 35 10 2.2 220 2860 50
    14 50ASVS20-20-3 50 20 20 3 380 2860 50
    15 65ASVS35-15-3 65 35 15 3 380 2860 50
    16 80ASVS40-15-3 80 40 15 3 380 2860 50
    17 50ASVS25-22-4 50 25 22 4 380 2860 50
    18 65ASVS40-20-4 65 40 20 4 380 2860 50
    19 80ASVS50-15-4 80 50 15 4 380 2860 50
    20 100ASVS60-13-4 100 60 13 4 380 2860 50
    21 65ASVS50-20-5.5 65 50 20 5.5 380 2860 50
    22 80ASVS50-20-5.5 80 50 20 5.5 380 2860 50
    23 100ASVS70-15-5.5 100 70 15 5.5 380 2860 50
    24 65ASVS30-30-7.5 65 30 30 7.5 380 2860 50
    25 80ASVS70-20-7.5 80 70 20 7.5 380 2860 50
    26 100ASVS100-15-7.5 100 100 15 7.5 380 2860 50
    27 150ASVS150-5-7.5 150 150 5 7.5 380 2860 50
    28 100ASVS80-25-11 100 80 25 11 380 1480 50
    29 150ASVS150-15-11 150 150 15 11 380 1480 50
    30 100ASVS80-30-15 100 80 30 15 380 1480 50
    31 150ASVS200-15-15 150 200 15 15 380 1480 50
    32 150ASVS250-15-18.5 150 250 15 18.5 380 1480 50
    33 200ASVS350-12-18.5 200 350 12 18.5 380 1480 50
    34 150ASVS300-15-22 150 300 15 22 380 1480 50
    35 200ASVS400-10-22 200 400 10 22 380 1480 50

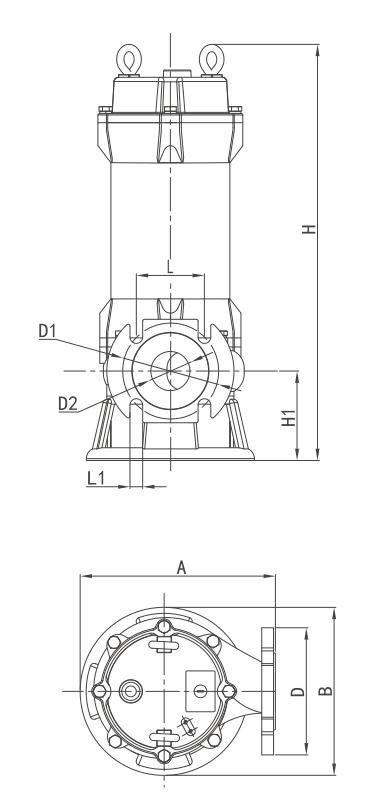

    Габаритные размеры

    Номер Модель A
    (мм)     		B
    (мм)     		H
    (мм)     		H1
    (мм)     		D D1 n-d D2
    1 50ASVS10-10-0.75 205 175 500 75 φ140 φ110 14 φ50
    2 50ASVSD10-10-0.75 205 175 500 75 φ140 φ110 14 φ50
    3 50ASVS12-10-1.1 205 175 500 75 φ140 φ110 14 φ50
    4 50ASVSD12-10-1.1 205 175 500 75 φ140 φ110 14 φ50
    5 50ASVS15-15-1.5 250 240 600 120 φ140 φ110 14 φ50
    6 50ASVSD15-15-1.5 250 240 600 120 φ140 φ110 14 φ50
    7 65ASVS20-12-1.5 250 240 600 120 φ160 φ130 14 φ65
    8 65ASVSD20-12-1.5 250 240 600 120 φ160 φ130 14 φ65
    9 50ASVS15-20-2.2 295 265 650 130 φ140 φ110 14 φ50
    10 65ASVS25-15-2.2 295 265 650 130 φ160 φ130 14 φ65
    11 65ASVSD25-15-2.2 295 265 650 130 φ160 φ130 14 φ65
    12 80ASVS35-10-2.2 295 265 650 130 φ190 φ150 14 φ80
    13 80ASVSD35-10-2.2 295 265 650 130 φ190 φ150 14 φ80
    14 50ASVS20-20-3 280 240 650 130 φ140 φ110 14 φ50
    15 65ASVS35-15-3 280 240 650 130 φ160 φ130 14 φ65
    16 80ASVS40-15-3 280 240 650 130 φ190 φ150 14 φ80
    17 50ASVS25-22-4 315 265 650 130 φ140 φ110 14 φ50
    18 65ASVS40-20-4 315 265 650 130 φ160 φ130 14 φ65
    19 80ASVS50-15-4 315 265 650 130 φ190 φ150 14 φ80
    20 100ASVS60-13-4 315 265 650 130 φ210 φ170 14 φ100
    21 65ASVS50-20-5.5 325 270 750 140 φ160 φ130 14 φ65
    22 80ASVS50-20-5.5 325 270 750 140 φ190 φ150 18 φ80
    23 100ASVS70-15-5.5 325 270 750 140 φ210 φ170 18 φ100
    24 65ASVS30-30-7.5 335 285 750 140 φ160 φ130 18 φ65
    25 80ASVS70-20-7.5 335 285 750 140 φ190 φ150 18 φ80
    26 100ASVS100-15-7.5 335 285 750 140 φ210 φ170 18 φ100
    27 150ASVS150-5-7.5 335 285 750 140 φ265 φ225 18 φ150
    28 100ASVS80-25-11 600 510 1050 210 φ210 φ170 18 φ100
    29 150ASVS150-15-11 600 510 1050 210 φ265 φ225 18 φ150
    30 100ASVS80-30-15 600 510 1050 210 φ210 φ170 18 φ100
    31 150ASVS200-15-15 600 510 1050 210 φ265 φ225 18 φ150
    32 150ASVS250-15-18.5 600 520 1130 230 φ265 φ225 18 φ150
    33 200ASVS350-12-18.5 600 520 1130 230 φ320 φ280 18 φ200
    34 150ASVS300-15-22 600 520 1130 230 φ265 φ225 18 φ150
    35 200ASVS400-10-22 600 520 1130 230 φ320 φ280 18 φ200
